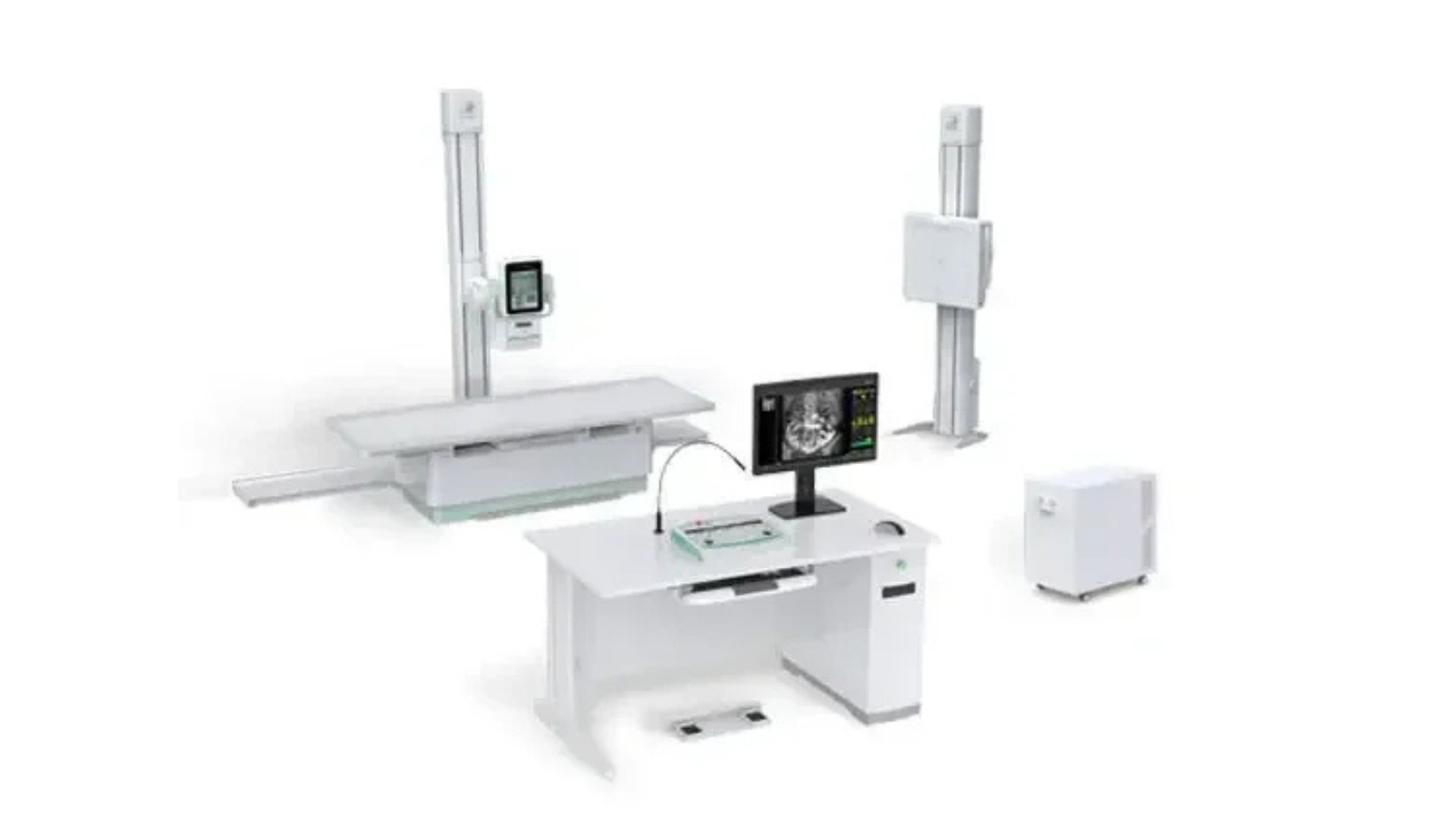

PLD7900С
Описание
PLD7900 Digital Motion X-ray — инновационная цифровая рентгеновская система с динамическим плоскопанельным детектором. Это импульсная рентгенография нового поколения, объединяющая функции цифровой рентгенографии, рентгеноскопии и контрастных ангиографических исследований. За счет высокочастотного (импульсного) излучения и монолитного сцинтиллятора система даёт максимум информации при минимальной дозе. Врачи получают чёткое «живое» изображение органов в реальном времени (до 30 кадров/с), что расширяет диагностические возможности по сравнению со статической рентгенографией. PLD7900 рассчитан на широкий спектр задач: травматологию и ортопедию, пульмонологию, гастроэнтерологию, урологию, гинекологию и другие области. Динамический детектор фиксирует движение органов – дыхание, перистальтику ЖКТ, работу суставов – проводя тем самым функциональную диагностику, недоступную обычным статичным системам. Одновременно устройство выполняет стандартные рентгенографические и контрастные исследования, заменяя сразу несколько аппаратов. Это особенно выгодно для многопрофильных клиник: расширенные возможности на одной установке при снижении операционных расходов.
При этом важно отметить, что PLD7900 не является полноценной трёхстанционной ангиографической системой. Устройство рассчитано на одну рабочую позицию с динамическим FPD-детектором, без отдельной второй рентгенографической части. Тем не менее его возможности перекрывают основные задачи комплексов «на три рабочих места»: система выполняет и классическую рентгенографию (общие и косые проекции), и флюороскопию органов грудной клетки и брюшной полости, и контрастные процедуры ЖКТ и урологии. Специализированные сосудистые интервенции (например, DSA, стентирование под многомониторным контролем) по-прежнему требуют профильных ангиографических комплексов – такие задачи встречаются гораздо реже в рутинной практике.
PLD7900 также даёт значительные преимущества в работе персонала. Сенсорный 10,4″ экран встроен прямо в пульт рентгенкабинета — врач может настраивать протоколы и управлять экспозицией, не отходя от пациента. Интерфейс программы интуитивно понятен, а предустановленные режимы исследований упрощают работу даже новичка. Функции автоэкспозиции (AEC) и контроля дозы (DAP) автоматически подбирают оптимальные параметры, снижая риск ошибок. Кроме того, в комплекте предусмотрены два съёмных антирaссеивающих растра (для SOD 1 м и 1,8 м), которые крепятся перед детектором для повышения контрастности при любом исследовании.
PLD7900 Digital Motion X-ray — универсальный DRF-аппарат 3-в-1, сочетающий в себе мощь ангиографической установки и компактность обычного рентгена. Система обеспечивает детальные статические снимки и уникально плавную флюороскопию при сниженной лучевой нагрузке. Инвестируя в PLD7900, клиника получает полный набор диагностических возможностей в рамках одной установки, что повышает эффективность работы и даёт заметное преимущество в конкурентной борьбе.
«3 в 1»: заменяет сразу несколько аппаратов – цифровой рентген, флюороскоп и ангиограф для контрастных исследований.
Импульсная флюороскопия 30 к/сек: высокоскоростная съёмка движущихся органов без смазывания.
Высокое разрешение: эффективный размер пикселя 100–139 мкм, монолитный сцинтиллятор – детализация на уровне ангиографа при низкой дозе.
Интуитивный интерфейс: сенсорный экран в кабинете, понятное ПО с шаблонами, AEC и DAP ускоряют работу и повышают безопасность.
Экономия ресурсов: одна система заменяет три, снижая затраты на оборудование и обучение.
Основные преимущества PLD7900
Динамический FPD 17″×17″ (100–139 мкм): обеспечивает видеосъёмку до 30 кадров/с. Фиксирует функции органов в реальном времени (дыхание, движение суставов, перистальтика) – новый уровень функциональной диагностики.
Монолитный сцинтиллятор высокой эффективности: максимальный пиксельный сигнал при коротких импульсах. Снимки эквивалентны ≈18 млн пикселей – тонкие структуры видны при минимальной дозе.
Многомодальность: полноценная цифровая рентгенография, флюороскопия и контрастные ангиографические процедуры выполняются одним аппаратом. Нет необходимости в отдельном усилителе изображения – всё на единой платформе.
Гибкость позиционирования: моторизованная трубка и стол быстро перестраиваются под любые задачи. Максимальная дистанция до детектора до 1,8 м (удобно при рентгенографии лёгких); минимальная высота 35 см – для съёмки лежачих пациентов.
Быстрая обработка: готовое изображение появляется через 3–5 секунд (на 1–2 сек быстрее стандартных DR). Это повышает пропускную способность кабинета и ускоряет диагностику.
Удобство оператора: сенсорный экран в кабинете и простое меню сокращают время обучения. AEC автоматически подбирает экспозицию, DAP контролирует суммарную дозу. Опциональная ножная педаль (360°) повышает эргономику. Встроенные функции измерения (кардиоторакальный индекс, анализ искривления позвоночника) и опциональная панорамная сшивка расширяют возможности диагностики.
Надёжность и сервис: аппарат сертифицирован по стандартам CE/ISO. Поддерживается удалённая диагностика и самодиагностика. Надежная конструкция и система самозащиты компонентов обеспечивают стабильную работу в любых условиях.
Клинические сценарии и области применения
PLD7900 подходит для любых рентгеновских задач, где нужен баланс качества и функциональности:
Травматология и ортопедия – обзорные и прицельные снимки костей, суставов, позвоночника; контроль динамики переломов; функциональные тесты (наклоны, нагрузки). Заменяет обычный DR и часть функций компактных флюороскопов для ортопедии.
Пульмонология – статические и динамические исследования лёгких. Обзорные рентгенограммы и флюороскопия грудной клетки выявляют инфильтраты, плевриты, пневмоторакс. Импульсная съёмка фиксирует дыхание, облегчая анализ функции лёгких.
Гастроэнтерология (ЖКТ) – полный спектр контрастных процедур: эзофагография, ирригоскопия, флюороскопия желудка и кишечника. Высокая частота кадров улучшает визуализацию перистальтики и снижает артефакты при глотании.
Урология – внутривенная пиелография, обзор почек и мочевыводящих путей. PLD7900 чётко отображает наполнение почек и мочеточников, помогая выявлять препятствия (камни, стриктуры). Меньшая доза снижает нагрузку при многоэкспозиционных обследованиях.
Гинекология – Т-образная холангиография, сальпингография. Система демонстрирует заполнение полости матки и проходимость маточных труб в реальном времени, что важно при диагностике бесплодия и патологии малого таза.
Педиатрия и неотложная помощь – низкая доза и быстрая съёмка делают аппарат безопасным для детей и срочных случаев (переломы, травмы). Быстрое позиционирование и съёмка позволяют оперативно обслуживать большой поток пациентов без перемещения между кабинетами.
Точечная визуализация (DSI) – сверхбыстрые одиночные экспозиции (<1 мс) «замораживают» мелкие очаги. Идеально для поиска инородных тел и микроповреждений – даёт максимальную чёткость локальных исследований.
PLD7900 может заменить статический DR-аппарат (для обзорных снимков) и классический флюороскопический комплекс ЖКТ/урологии, объединяя их функции в одной системе. При этом он не предназначен для сложных сосудистых интервенций под DSA (нет субтракции и многоплоскостной съёмки), которые остаются в компетенции специализированных ангиографических систем.
Сравнение с конкурентными системами
Характеристика
PLD7900 (Digital Motion X-ray) Традиционный комплекс на 3 рабочих места
Статическая DR-система
Режимы работы
Цифровая рентгенография + флюороскопия + контрастные ангиографические процедуры (ЖКТ, урология). Возможность динамической съёмки (DSI).Радиографическая часть (вертикальная стойка + стол) + флюороскопическая часть (усилитель изображения). Можно проводить два исследования одновременно в одном кабинете.
Только цифровая рентгенография (обзорные и прицельные снимки). Без флюороскопии и ангиографических функций.
Частота кадров. До 30 кадров/с (импульсный режим) — сверхплавное видео. Около 25–30 кадров/с при использовании УИ (зависит от прибора). Обычно уступает по плавности из-за разницы технологий. Нет видео — только статические экспозиции.
Размер пикселя / разрешение 100–139 мкм, матрица до 4096×4096 (≈18 Mpx) — качество, близкое к ангиографическому. Статические DRF-панели: ~139–194 мкм (4–6 Mpx на 35×43 см). Флюороскопические СУОП (30×30 см): 150–200 μm. Около 139–200 μm (матрица ~4k×4k). Разрешение ограничено одной плоскостью.
Лучевая нагрузка
Сниженная — импульсное излучение и продвинутая фильтрация шумов. Доступны режимы низкой дозы при флюороскопии.
Средняя — классическая флюороскопия с УИ. Доступны стандартные режимы снижения дозы, но уровень шума выше.
Низкая для одиночных снимков. Нет длительного облучения.
Установка и портативность
Стационарный аппарат (напольное/потолочное крепление). Компактнее комплексов из двух машин. Стационарный комплекс из двух устройств; требует больше площади. Не мобильный.
Обычно стационарный, но возможен мобильный DR-панель (на штативе). Установка проста.
Экономичность
Высокая — одна мультифункциональная система вместо нескольких. Снижаются расходы на закупку, обслуживание и обучение персонала.
Низкая — сразу две системы, двойные затраты на сервис и капитальные вложения. Невысокая стоимость покупки; обеспечивает только базовую функциональность.
Клинические применения
Универсальное решение: обзорные и прицельные снимки, флюороскопия, контрастные исследования, функциональные тесты. Широкий спектр: рентгенография и флюороскопия всех органов, интервенционные процедуры (без субтракции).
Статичная рентгенография органов и скелета. Нет динамики или контрастной функциональности.
Ограничения, нет DSA и сложных ангио-интервенций (нет субтракции, одна рабочая позиция).
Требует большого пространства и затрат, сложнее в обслуживании; поддерживает двух пациентов одновременно.
Нет флюороскопии и ангиографических режимов; ограничен обзорными исследованиями.
Клинические приложения
· Центр радиографии
· Центр экспертизы здоровья
· Ортопедия и травматология
· Визуализация пищеварительного тракта
· Гинекология и Урология
· Превосходное качество рентгенографии и рентгеноскопии
1.Высококачественный динамический плоскопанельный детектор с высоким разрешением 100 мкм. 5 пар линий, который дает более четкое изображение;
2. Частота кадров изображения может достигать 30 кадров в секунду, что превышает международные стандарты. Это обеспечивает плавность рентгеноскопии;
3. Два растра, которые предназначены для специального расстояния SID100-180. По сравнению с обычными растрами, растр высокой плотности могут максимально отфильтровывать рассеянные лучи для обеспечения четкости изображения.
4. Функция автотрекинга: Держатель детектора и трубка синхронно перемещается во время осмотра стоя;
5. Совершенно новый сенсорный экран: экран синхронизирован с рабочей станцией, и оператор может создать новый пункт осмотра и в рентген помещении, чтобы облегчить ежедневный осмотр врача и неотложную помощь.
Гибкость и эффективность
Универсальное перемещение стола
Динамический плоскопанельный детектор с высокой частотой кадров 100 мкм
100 мкм, больше деталей и больше точности
Рентгенография с разрешением 18 миллионов пикселей
Получение динамических изображений со скоростью 30 кадров в секунду
Большое поле зрения 17″ x 17″ позволяет избежать многократных экспозиций для снижения излучения. Дополнительный FPD делает процесс высокоэффективным.
Особенности и преимущества
Вертикальная рентгенографическая стойка (опционально) Универсальное движение стола Функция автоматического слежения
Трубка может автоматически возвращаться в центральное положение, удобно и быстро, когда рама грудного рентгенографа размещена. Рентгенография с низким профилем
Минимальное расстояние 35 см между рентгеновской трубкой и полом, что позволяет выполнять рентгенографию с низким профилем при движении трубки в широком диапазоне
Разнообразное положение
для рентгенографии.
Рентгеновская трубка с большим углом поворота позволяет использовать различные положения для рентгенографии, например, передне-заднюю проекцию шейки матки, зубовидную проекцию, субменто-вертикальную проекцию
Рентгенография в инвалидных колясках и на носилках Трубка и колонка могут поворачиваться на 180°, обеспечивая удобство для пациентов в инвалидных колясках и во избежание вторичных травм.
Зеленая защита окружающей среды Точная и эффективная
DAP-Доза визуализирована, безопасность гарантирована
Лидер в области интеллектуальной системы контроля дозы облучения.
Система синхронного дозиметрического контроля, гарантирующая более точную диагностику.
